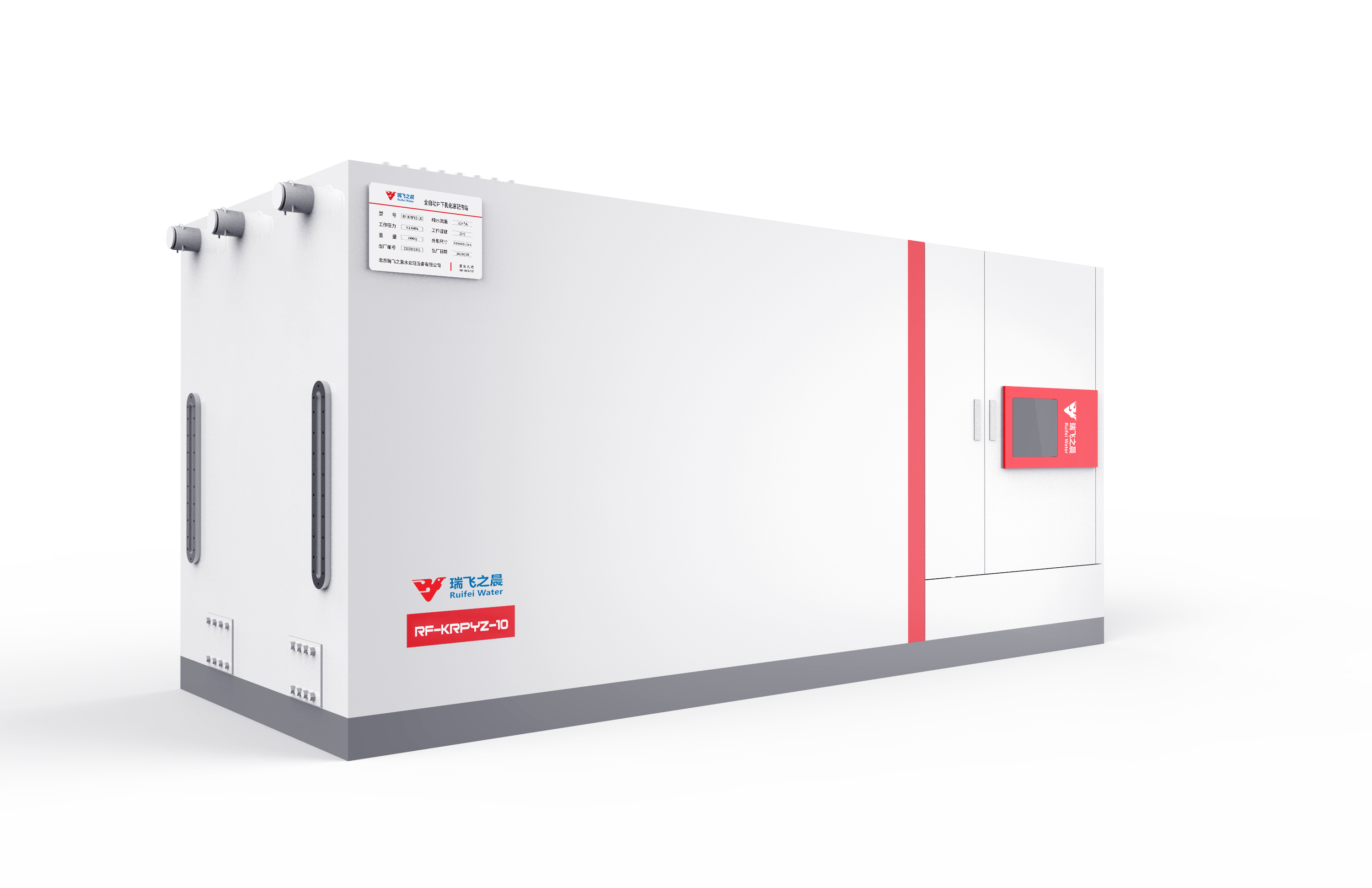

u?智能型井下乳化液自動配液站

一、主要技術參數

（1）?額定配液能力：10m3/h。

（2）?配液濃度范圍：1%~7%。

（3）?最大進水壓力：6MPa。

（4）?整機功率：不大于4.5kW。

（5）?設備供電：控制回路127VAC， 動力回路660/1140 VAC。

（6）?接口：進水口DN50快插；油泵吸口DN25軟管，直接投入商品乳化油桶。

（7）?兩種出液方式（可選）：2Xφ102倒刺接口自流式；或DN50快插軟管直接送入礦方乳化液箱，輸送壓力不小于0.5MPa。

（8）?容積：水箱不小于：1400L；乳化油箱不小于：1400L；乳化液箱不小于：700L（可擴展為油箱）。

（9）?運行數據實時上傳，上傳信號RS485。

（10）?設備外形尺寸：不大于3800（長）* 1400（寬）* 1600（高）mm

二、主要技術要求

（1）?實現水箱液位、油箱液位、液箱液位及乳化液濃度自動在線檢測，實時顯示在控制器屏幕上。

（2）?實現水箱水位自動控制，低位補水、高位自動停止進水；水箱低位報警，極限低位停止配液。

（3）?電動控制油泵加油，油箱加滿自動停泵；油箱低位報警，極限低位停止配液。

（4）?乳化液箱低位自動配液，高位自動停止配液；配液濃度實時在線可調；高穩定性不銹鋼混液裝置，保用五年；工藝上二次混合，強力混合、乳化。

（5）?設有進水保安過濾器、配液保安過濾器和進油保安過濾器，要求精度不低于80μm，濾芯可拆卸清洗，反復使用。

（6）?設有乳化油過濾器，要求精度不低于80μm，濾芯可拆卸清洗，反復使用。

（7）?設有進水保安過濾器、乳化油過濾器壓差監測裝置，方便觀察。

（8）?設備要具有顯示運行狀態、聲光警示等功能。

（9）?具有礦用電導率傳感器和PH值傳感器，用來檢測配液來水的電導率和PH值，水質達不到配液要求則聲光報警并上傳數據。

（10）?設備要具有人機對話功能，通過菜單操作，可實現參數在線設定，實現對設備運行參數的及時調整，同時具備自動、手動控制模式。

（11）?設備配有穩流、消泡裝置。

（12）?預設置與礦方液箱整體連通控制功能。

（13）?所有與液體接觸元器件均為不銹鋼304材料制作；所有箱體和管件為不銹鋼304材料制作，不銹鋼板厚度不小于4mm。

（14）?產品適應煤礦井下工況，耐碰、耐撞；全部管件、管路重型設計。

?
